Y系列一般压力表

发布日期：2020-05-31　　来源：安徽菲爱电气　　作者：互联网事业部　　阅读次数：200

Y系列一般压力表

一般压力表适用于测量无爆炸危险，不结晶，不凝固及对钢合金不起腐蚀作用的液体、蒸汽和气体等介质的压力。


型号

精度等级

测量范围 Mpa

结构特点

接头螺纹

Y-60

2.5

0-0.1
0.16 0.25 0.4
0.6 1 1.6
2.5 4 6
10 16 25
40 60

径向

M14×1.5

Y-100
Y-150
Y-200

1.6

M20×1.5

Y-60Z

2.5

轴向

M14×1.5

Y-100Z
Y-150Z

1.6

M20×1.5

Y-60ZT

2.5

轴向带前边

M14×1.5

Y-100ZT
Y-150ZT

1.6

M20×1.5

Y-100TQ
Y-150TQ

径向带前边

使用工作温度：-40℃～70℃，相对温度不大于 85%
仪表执行标准：GB/T1226-2001

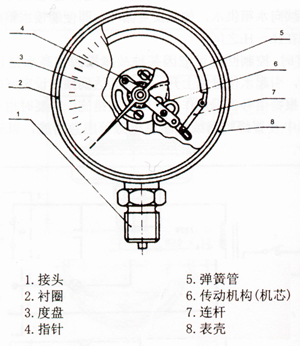

■ 压力表结构原理
仪表的测量系统由接头、弹簧和传动机构组成。通过指针指示仪表读数。

压力表原理图

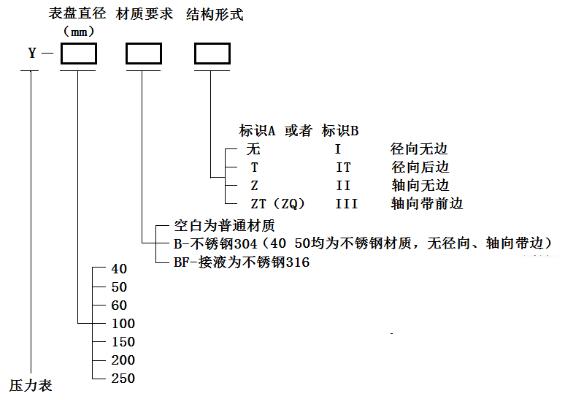

压力表选型

压力表选型

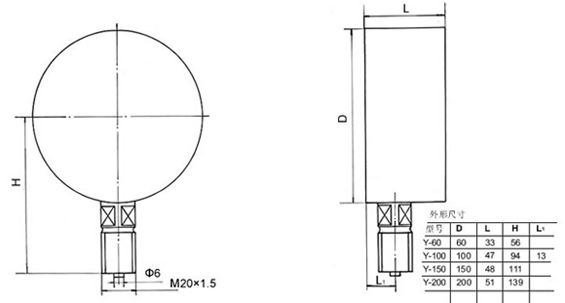

■ 外形尺寸

压力表外形尺寸
