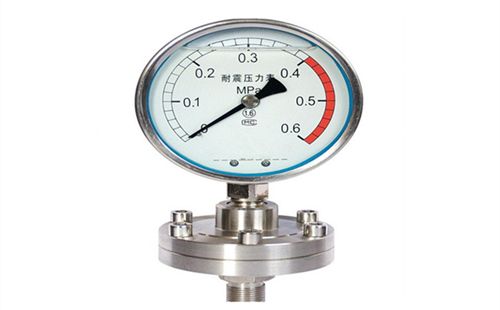

膜片压力表

◆结构原理

    膜片压力表由测量系统(包括法兰接头、波纹膜片)、传动指示机构(包括连杆、齿轮传动机构、指针和度盘)和外壳(包括表壳和罩圈)等组成。膜片压力表外壳为防溅结构，具有较好的密性，故能保护其内部机构免受污秽浸入。
    膜片压力表的作用原理是基于弹性元件(测量系统上膜片)变形。膜片压力表在被测介质的压力作用下，迫使膜片产生相应的弹性变形---位移，借助连杆组经传动机构的传动并予放大，由固定于齿轮上的指针逐将被测值在度盘上指示出来。

◆主要技术指示

精确度等级：2.5
使用环境温度：-40～+70℃；相对湿度不大于90%
温度影响：使用温度偏离20±5℃时，其温度附加误差不大于0.04%/℃
工谆置：垂直安装。

外壳防护等级：IP64

◆标度范围、外形尺寸及重量

型号 标度范围 承压部 寸D1 表壳 外径D 重量kg YPF-100A 0～0.6、0～0.1、0～0.16、0～0.25、0～0.4 0～0.6、0～0.1、0～1.6、0～2.5、-0.1～0 -0.1～0.06、-0.1～0.15、-0.1～0.3、-0.1～0.5 -0.1～0.9、-0.1～1.5、-0.1～2.4MPa φ85 φ100 1.6 YPF-100B YPF-100B-F φ115 YPF-150A φ85 φ150 1.8 YPF-150B YPF -150B-F φ115 YPF-100B YPF-100B-F 0～1.6、0～2.5、0～4、0～6、0～10、 0～16、0～25、0～40* -1.6～0、-2.5～0、-4～0、-6～0、-10～0 -16～0、-25～0、-40～0* -0.8～0.8、-1.2～1.2、-2～2、-3～3、-5～5、 -8～8、-12～12、-20～20*kPa φ160 φ100 2.9 YPF-150B YPF-150B-F φ160 φ150 3.2
*0～40、-40～0、±20KPa规格承压部尺寸D1为φ85
◆导压系统及外壳等主要零件的材质
型号 名称 导压系统 表壳材料 膜片 法兰接头 密封垫圈 YPF-100A 150A 膜片压力表 Cr15Ni7Mo (PH15-7Mo) 316H(≤25KPa) 1Cr18Ni9 丁腈橡胶 铸铝 YPF-100B 150B 不锈钢膜片压力表 聚四氟乙烯 1Cr18Ni9 YPF-100B-F 150B-F 法兰不锈钢膜片压力表
YPF-100A YPF-100B YPF-100B YPF-150A YPF-150B YPF-150B-F D φ100 φ110 φ110 φ150 φ160 φ160 H 66 66 66 91 91 91 h 32 32 36 32 32 36
