压簧热电偶
发布日期:2020-08-01 来源:安徽菲爱电气 作者:互联网事业部 阅读次数:188

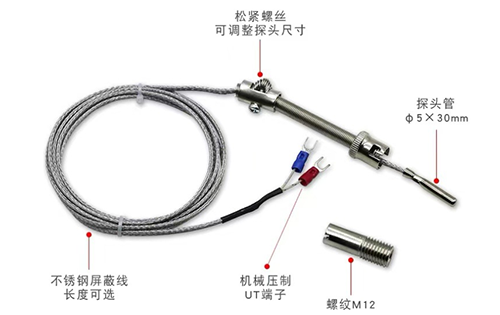

压簧固定式热电偶通过压簧将热电偶端部与被测物的表面紧贴,以提高测量的可靠性和准确性。压簧固定热电偶,先将连接螺栓拧紧在被测物体上,再将热电偶紧贴被测物,拧紧卡套螺钉,最后拧上锁紧卡套,分度号常用有:PT100、K、E分度。
结构原理:压簧热电偶的作用原理,分度特性及允许偏差,参比端(冷接点)温度补偿, 以及与显示测量仪表的联接方法均与一般热电偶相同, WRET -01型热电偶的结构由保护管,安装螺栓.锁紧卡套,弹簧及热电偶导线等组成。
安装方法:WRET-01型热电偶的安装方法:固定安装在被测物体上面,先将连接螺栓拧紧在被测物体上,再将热电偶紧贴被测物,拧紧卡套螺钉,最后拧上锁紧卡套。
压簧固定式热电偶应用:
WRET-01 型压簧固定式镍铬 - 铜镍热电偶通过压簧将热电偶端部与被测物的表面紧贴, 以提高测量的可靠性和准确性。它与显示仪表等配套使用,可直接测量 0~400 ℃范围内的温度。热电偶带有软性延长导线,可以自由弯曲,具有热响应时间小,使用方便等特点,适用于塑料挤出机、轻纺、食品等工业。
型号规格
型号
|
分度号
|
测温范围℃
|
热响应时间t0.5s
|
保护管材料
|
|
WRET-01
|
E (可选K、PT100)
|
0~400
|
<5
|
不锈钢1Cr18Ni9T i
|
|
规格
|
连接螺栓l 2 mm
|
||||
总长Lmm
|
保护管l 1 mm
|
||||
1000
1500
2000
2500
3000
3500
4000
|
30
30
30
30
30
30
30
|
35 或70
|
|||
1000
1500
2000
2500
3000
3500
4000
|
60
60
60
60
60
60
60
|
