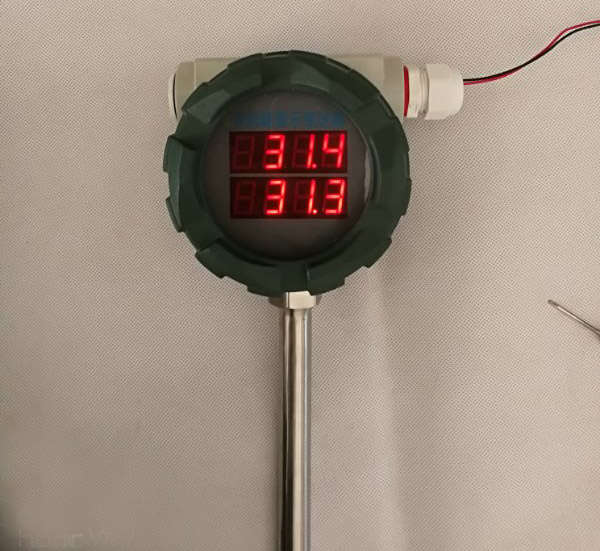

双路现场显示温度变送器
发布日期:2020-07-21 来源:安徽菲爱电气 作者:互联网事业部 阅读次数:133
1、应用
双路现场显示温度变送器输出4-20mA,直接测量生产现场存在碳氯化合物等爆炸物的-200℃-800℃范围内液体、蒸汽的气体 质以及固体表面温度。
2、特点
1. 双路二线制输出4-20mA,抗干扰能力强;
2. 节省补偿导线及安装温度变送器费用;
3. 安全可靠,使用寿命长;
4. 冷端温度自动补偿,非线性校正电路;
3、工作原理
防爆热电阻利用间隙隔爆原理,当腔内发生爆炸时,能通过接合面间隙熄火和冷却,使爆炸后的火焰全温度传不到腔外,从而进行防爆。
(热电阻)产生的(电阻)经过温度变送器的电桥产生不平衡信号,经放大后转换成为4-20mA的直流电信号给工作仪表,工作仪表便显示出所对应的温度值。
(热电阻)产生的(电阻)经过温度变送器的电桥产生不平衡信号,经放大后转换成为4-20mA的直流电信号给工作仪表,工作仪表便显示出所对应的温度值。
4、产品执行标准
1. IEC584
2. IEC751
3. IEC1515
4. JB/T5518-91
5. JB/T7391-94
5、测温范围及允差
1)热电阻测温范围及允差
型 号
|
分 度 号
|
测温范围℃
|
精度等级
|
允许偏差
|
WZPB
|
Pt100
|
-200-+500
|
A级 B级
|
±(0.15+0.002ItI)
±(0.30+0.005 ItI)
|
WZCB
|
Cu50 Cu100
|
-50-+100
|
|
±(0.30+0.005 ItI)
|
6、输出信号: 4-20mA ,负载电阻250,传输导线电阻 100
7、输出方法: 二线制
8、精度等级:
温度变送器精度等级:0.1 0.2 0.5
显示器精度等级:模拟指示式2.5级;数字显示式0.5级.
温度变送器精度等级:0.1 0.2 0.5
显示器精度等级:模拟指示式2.5级;数字显示式0.5级.
9、供电电源:24V.DC±10?
10、防护等级:IP65
11、防爆等级:
隔爆型:dⅡBT4 dⅡCT5 dⅡCT6
本质安全型:iaⅡCT6
本质安全型:iaⅡCT6
12、绝缘电阻:仪表输出接线端子与外壳之间的绝缘电阻应不小于50.
13、热响应时间:
当温度出现阶跃变化时,仪表的电流输出信号变化至相当于该阶跃变化的50%所需的时间,通常以t0.5表示当温度变送器的阶跃响应稳定时间不超过热电偶(阻)热响应稳定时间t0.5的五分之一时,则用热电偶(阻)热响应时间作为仪表的热响应时间;
当温度变送器的阶跃热响应稳定时间不超过热电偶(阻)热响应稳定时间t0.5的二分之一时,则用温度变送器热响应时间作为仪表的热响应时间;
14、基本误差:仪表的基本误差应不超过热电偶(阻)和温度变送器基本误差的合成误差。
