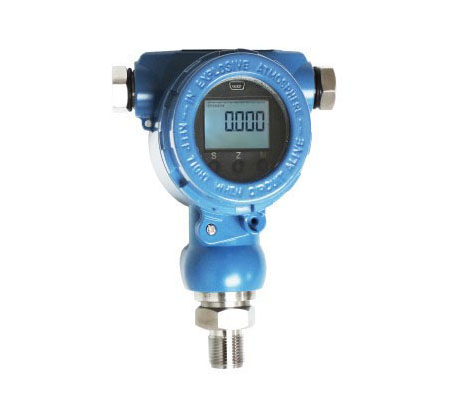

智能型压力变送器
发布日期：2020-08-09 来源：安徽菲爱电气 作者：互联网事业部 阅读次数：254
智能型压力变送器采用高性能的感压芯片，配合先进的电路处理和温度补偿技术，将压力变化转化为线性的电流或电压信号。产品具有HART通讯，具有通讯和自诊断功能，用户利用手持终端或现场总线系统远距离传输、读取、显示和输入变送器的全部工作信息和附加信息。它可以用来测量表压、负压和绝压。
具有反向极性和限流保护；激光调阻温度补偿，范围宽，抗腐蚀，适于多种介质；过载及抗干扰能力强，性能稳定；独特显示表头设计，可以选配模拟、数字显示表头；零点和满量程可通过手操器调节，量程迁移范围宽。
技术参数：|
测量介质
|
气体、液体、油等与316兼容的介质
|
|
测量形式及范围
|
表压（G）---zui大(0～120)MPa, zui小(0～1)KPa
|
|
绝压（A）---zui大(0～120)MPa, zui小 (0～10)KPa
|
|
|
负压（B）---zui大(-0.1～40)MPa, zui小(-0.2～0.2 )KPa
|
|
|
精度等级：
|
0.1、 0.25、 0.5
|
|
过载能力：
|
量程的2～20倍
|
|
长期稳定性：
|
小于0.25%FS/年，小于0.5%FS/年
|
|
供电电源：
|
15～36 VDC（标定电压24VDC）
|
|
输出信号：
|
(4～20)mA（二线制）HART通讯
|
|
显示方式：
|
4位LCD显示
|
|
操作方式：
|
自带2位轻触摸按键
|
|
零点量程迁移
|
直接通过按键对零点、量程进行迁移
|
|
工作温度：
|
（-40～80）℃ 补偿温度：（-20～70）℃
|
|
过程连接：
|
M20×1.5外螺纹或用户注明
|
|
隔离膜片材料：
|
1Cr18Ni9Ti
|
|
外壳材料：
|
合金铝
|
|
防护等级：
|
IP65
|
变送器的零点和量程调节可以通过变送器本身的按键进行现场调节；也可以通过手持终端远程调节。具体方法是：加零点压力并稳定后，同时按住Z和S键（Z为零点调节，S为量程调节）5秒钟松开，按Z键2秒调节零点，加满程压力并稳定后，按S键2秒调节满程。注：零点校准调节范围为压力量程的±8%，量程校准范围为压力量程的30%～100%，连续可调。调节完毕后，盖好密封盖并拧紧。
产品选型：
| 3051口口S口 P口C口V口智能型压力变送器 | |||||||||
| 3051 | 智能型压力变送器 | ||||||||
| 口 | 测量形式（注明量程） | ||||||||
| G、表压 A、优良压力 B、密封压力（注明参考压力值） | |||||||||
| 量程 |
1 2 3 4 5 6 7 8 9 |
0-0.6~ 6KPa 0-4~40KPa 0-40~200KPa 0-160~700KPa 0-0.4~2.0MPa 0-1.6~7.0MPa 0-4~20MPa 0-4.0~40MPa 0-10-60MPa |
|||||||
| 口 | 膜片材料 | ||||||||
| K、扩散硅（默认） T、陶瓷压阻 P、陶瓷电容 | |||||||||
| E口 | 输出信号 | ||||||||
| 1、二线制(4～20)mA 2、HART协议输出 3、1-5V低功耗 4、其它注明 | |||||||||
| A口 | 精度 | ||||||||
| 1、0.1 2、0.25 3、0.5 | |||||||||
| C口 | 过程连接方式 | ||||||||
| 1、外螺纹M20×1.5（默认），2、外螺纹G1/2，3、外螺纹NPT1/2 ，4、齐平膜， 5、其它注明 | |||||||||
| D口 | 显示方式 | ||||||||
| 1、 无显示（默认），2、0～100%线性指示，3、LCD数字量程显示（液晶），4、LCD数字0～100%显示（液晶）， 5、LED数字0～100%显示（数码管） | |||||||||
| R口 | 其它 | ||||||||
| 1、本安型，2、隔爆型，3、阻尼，4、用户约定 | |||||||||
